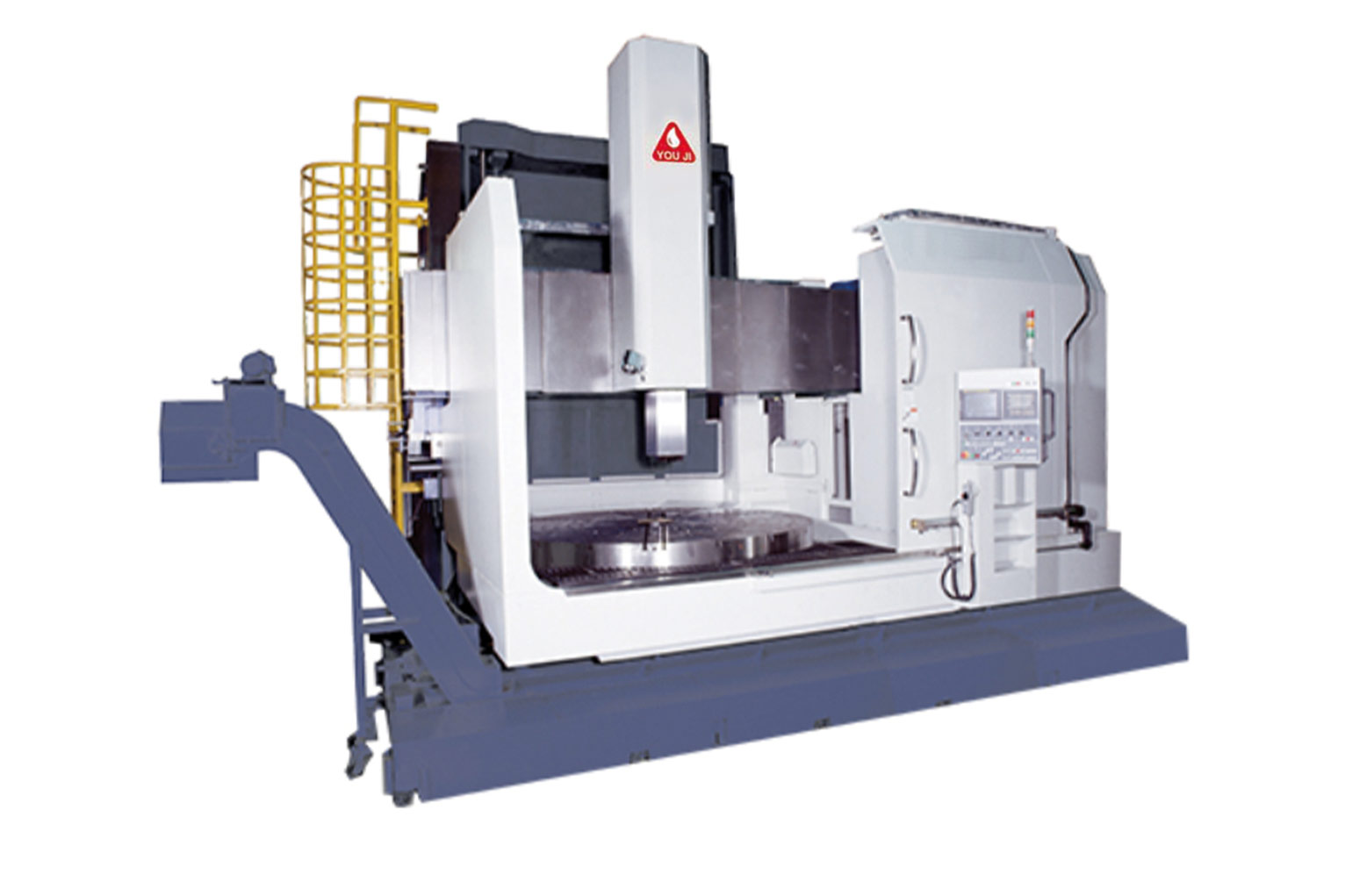

Futter-Ø: 1000 mm; Drehhöhe: 900 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
Futter-Ø [mm]: | 1000 | ||
Schwing-Ø max [mm]: | 1350 | ||
Dreh-Ø max. [mm]: | 1100 | ||
Drehhöhe max. [mm]: | 900 | ||
Werkstückgewicht max. [Kg]: | 4000 | ||
Spindeldrehzahl max [U/min]: | 1-600 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 37/45 | ||
Drehmoment max. [Nm]: | 8496 | ||
Verfahrwege X [mm]: | 1120 (-400 / +720) | ||
Verfahrweg Z (RAM) [mm]: | 800 | ||
Verfahrweg Kreuzschlitten [mm]: | 500 | ||
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 4620 / 3850 / 4850 | ||
Gewicht [Kg]: | 21000 |

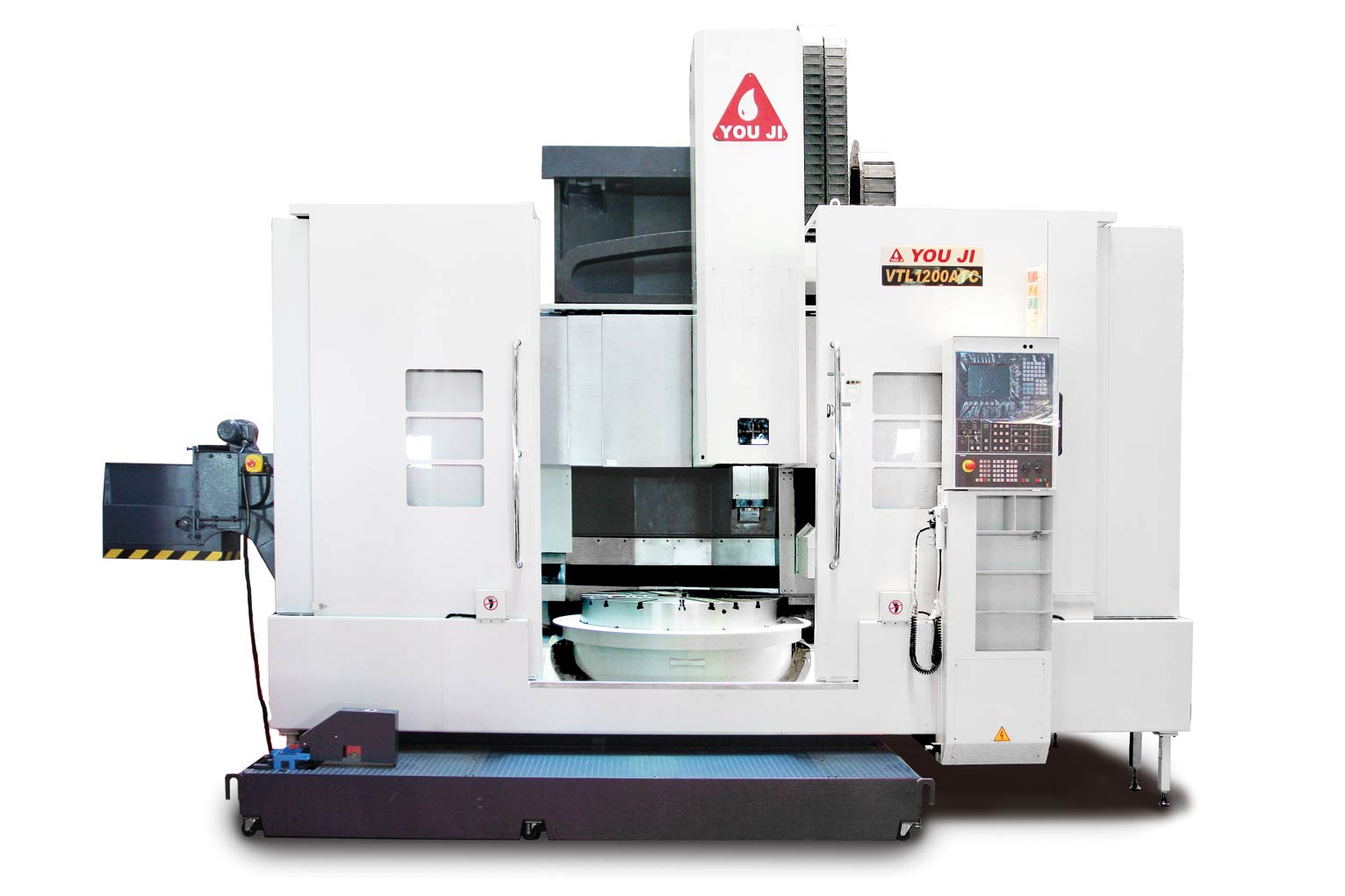

Futter-Ø: 1250 mm; Drehhöhe: 1200 - 1800 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-1200 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 1250 | ||
Schwing-Ø max [mm]: | 1600 | ||
Dreh-Ø max. [mm]: | 1350 | ||
Drehhöhe max. [mm] | 1200 | 1600 | 1800 |
Werkstückgewicht max. [Kg]: | 5000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-350 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 37/45 | ||
Drehmoment max. [Nm]: | 8170 | ||
Verfahrwege X [mm]: | 1475 (-600 / +875) | ||
Verfahrweg Z (RAM) [mm]: | 900 | 900 | 1200 |
Verfahrweg Kreuzschlitten [mm]: | 800 | 1200 | 1400 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 5580 / 4260 / 5400 | ||
Gewicht [Kg]: | 33000 |

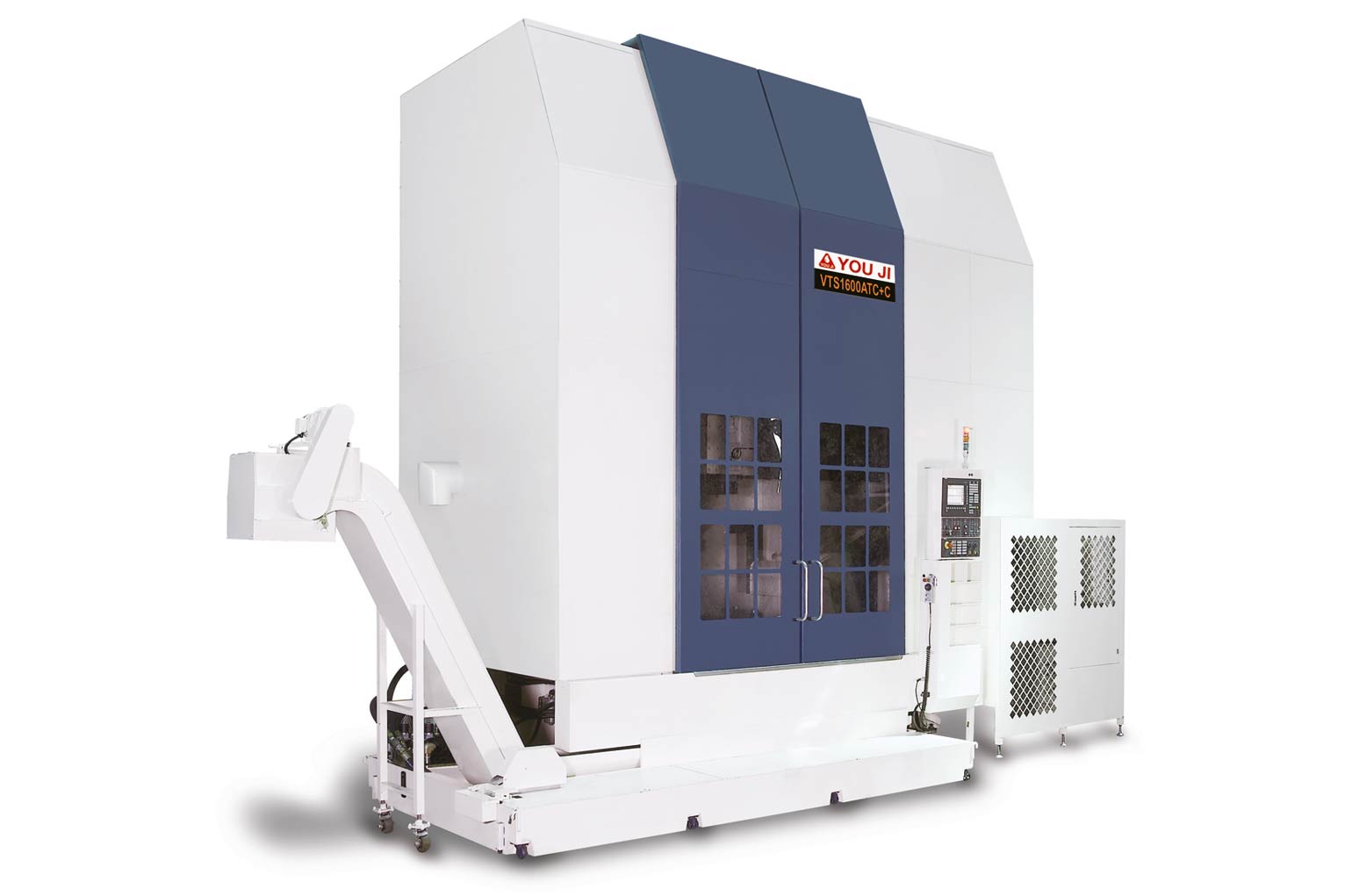

Futter-Ø: 1600 mm; Drehhöhe: 1200 - 1800 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-1600 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 1600 | ||
Schwing-Ø max [mm]: | 2000 | ||
Dreh-Ø max. [mm]: | 1800 | ||
Drehhöhe max. [mm] | 1200 | 1600 | 1800 |
Werkstückgewicht max. [Kg]: | 8000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-250 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 37/45 | ||
Drehmoment max. [Nm]: | 18760 | ||
Verfahrwege X [mm]: | 1815 (-800 / +1015) | ||
Verfahrweg Z (RAM) [mm]: | 900 | 900 | 1200 |
Verfahrweg Kreuzschlitten [mm]: | 800 | 1200 | 1400 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 5850 / 4510 / 5400 | ||
Gewicht [Kg]: | 37000 |
Futter-Ø: 2000 mm; Drehhöhe: 1600 - 1800 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-2000 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 2000 | ||
Schwing-Ø max [mm]: | 2500 | ||
Dreh-Ø max. [mm]: | 2300 | ||
Drehhöhe max. [mm] | 1600 | 2000 | 2000 |
Werkstückgewicht max. [Kg]: | 10000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-200 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 60/75 | ||
Drehmoment max. [Nm]: | 55550 | ||
Verfahrwege X [mm]: | 2350 (-1000 / +1350) | ||
Verfahrweg Z (RAM) [mm]: | 950 | 1200 | 1400 |
Verfahrweg Kreuzschlitten [mm]: | 1150 | 1550 | 1550 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 6850 / 4650 / 6270 | ||
Gewicht [Kg]: | 49000 |

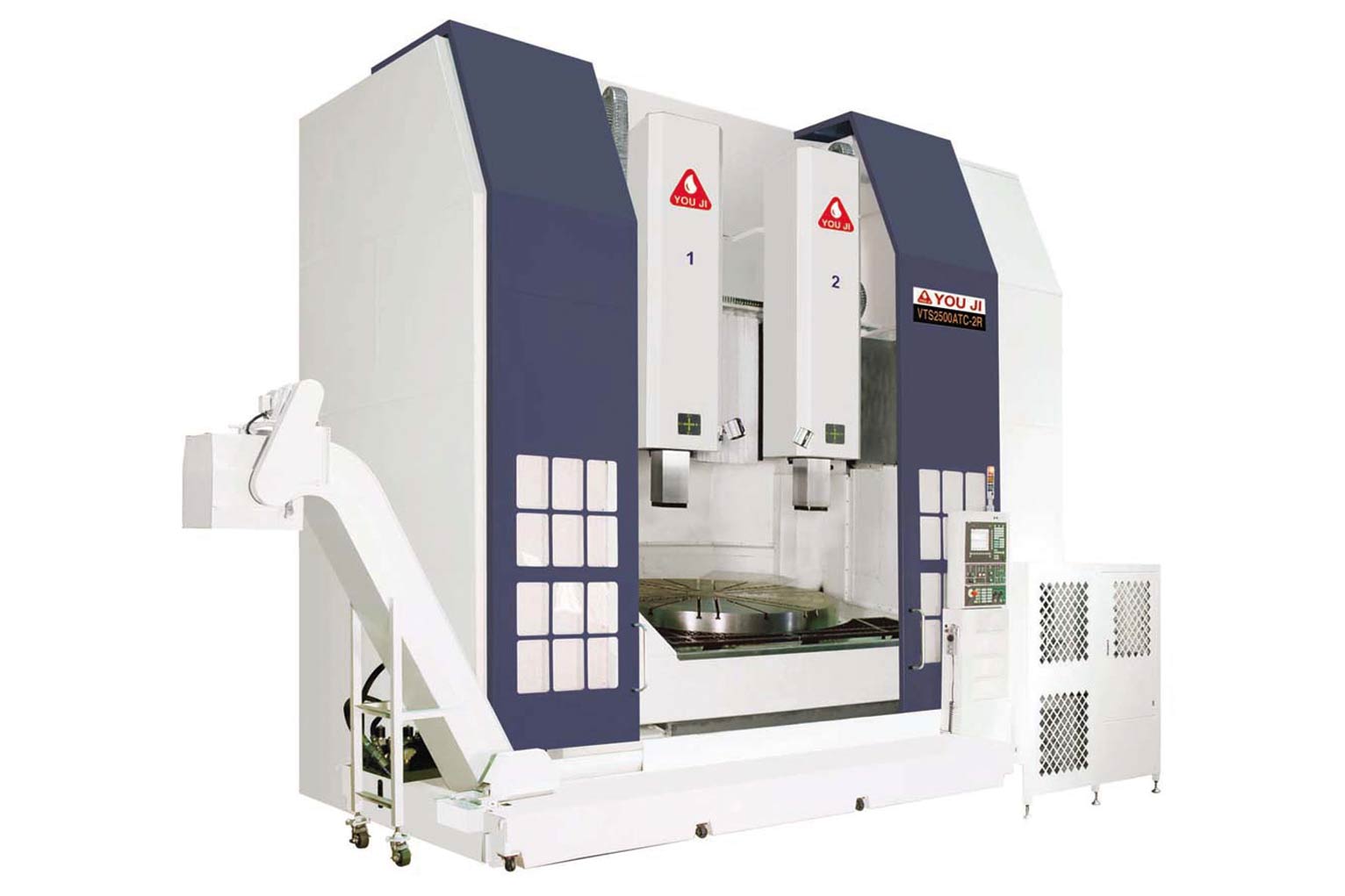

Futter-Ø: 2500 mm; Drehhöhe: 1600 - 2000 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-2500 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 2500 | ||
Schwing-Ø max [mm]: | 3000 | ||
Dreh-Ø max. [mm]: | 2800 | ||
Drehhöhe max. [mm] | 1600 | 2000 | 2000 |
Werkstückgewicht max. [Kg]: | 15000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-160 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 60/75 | ||
Drehmoment max. [Nm]: | 68590 | ||
Verfahrwege X [mm]: | 2500 (-900 / +1600) | ||
Verfahrweg Z (RAM) [mm]: | 1200 | 1200 | 1400 |
Verfahrweg Kreuzschlitten [mm]: | 1150 | 1550 | 1550 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 7550 / 5130 / 6650 | ||
Gewicht [Kg]: | 55500 |
Futter-Ø: 3000 mm; Drehhöhe: 1700 - 2900 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-3000 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 3000 | ||
Schwing-Ø max [mm]: | 3400 | ||
Dreh-Ø max. [mm]: | 3300 | ||
Drehhöhe max. [mm] | 1700 | 2300 | 2900 |
Werkstückgewicht max. [Kg]: | 20000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-120 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 60/75 | ||
Drehmoment max. [Nm]: | 67330 | ||
Verfahrwege X [mm]: | 3325 (-1500 / +1825) | ||
Verfahrweg Z (RAM) [mm]: | 1500 | 1500 | 1500 |
Verfahrweg Kreuzschlitten [mm]: | 1200 | 1400 | 2000 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 11000 / 7000 / 7400 | ||
Gewicht [Kg]: | 70000 |
Futter-Ø: 3500 mm; Drehhöhe: 1700 - 2900 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-3500 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 3500 | ||
Schwing-Ø max [mm]: | 4100 | ||
Dreh-Ø max. [mm]: | 3800 | ||
Drehhöhe max. [mm] | 1700 | 2300 | 2900 |
Werkstückgewicht max. [Kg]: | 20000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-120 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 60/75 | ||
Drehmoment max. [Nm]: | 67330 | ||
Verfahrwege X [mm]: | 3910 (-1750 / +2160) | ||
Verfahrweg Z (RAM) [mm]: | 1500 | 1500 | 1500 |
Verfahrweg Kreuzschlitten [mm]: | 1200 | 1400 | 2000 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 12500 / 8500 / 7400 | ||
Gewicht [Kg]: | 90000 |

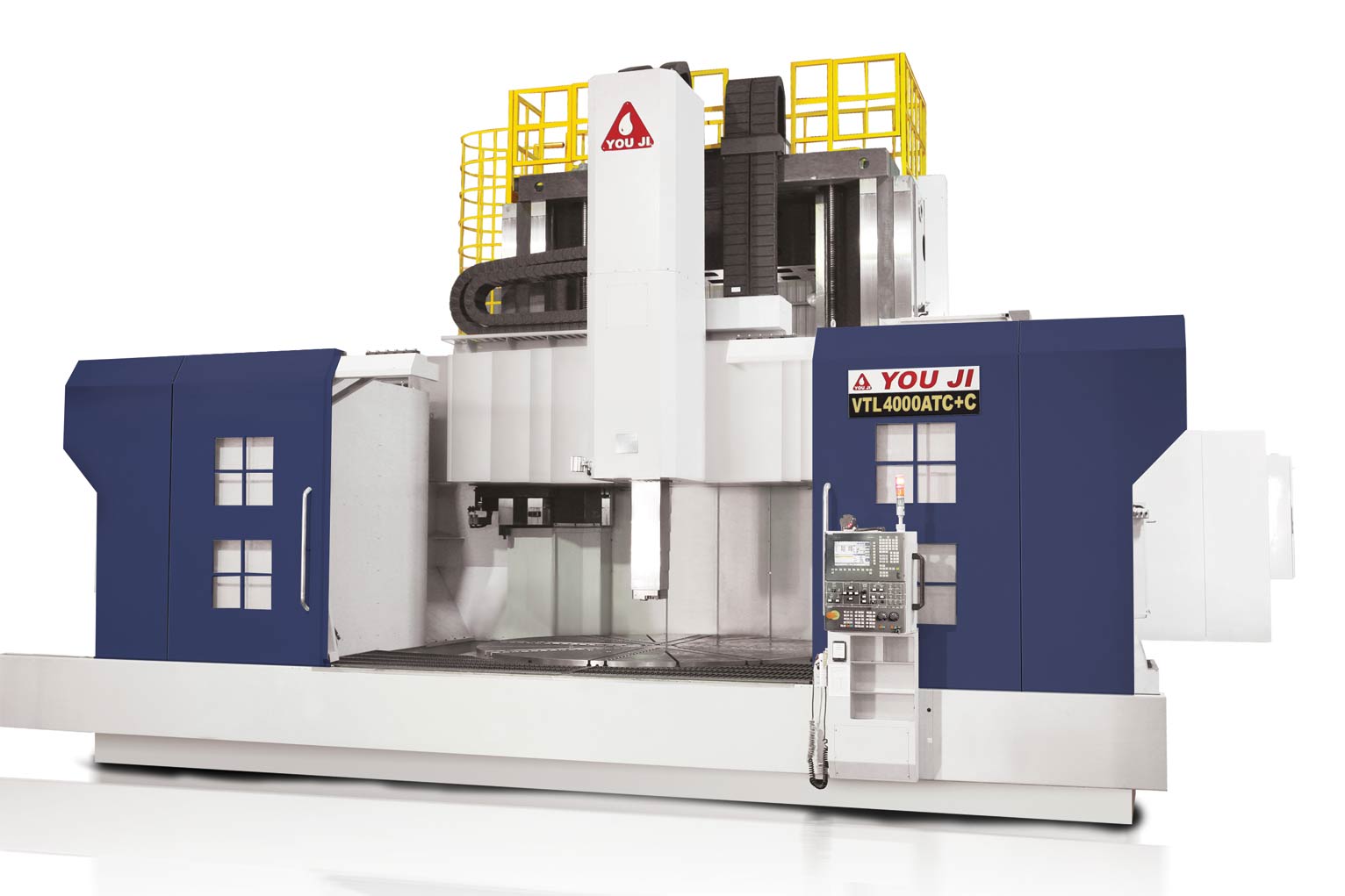

Futter-Ø: 4000 mm; Drehhöhe: 1600 - 2700 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-4000 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 4000 | ||
Schwing-Ø max [mm]: | 4600 | ||
Dreh-Ø max. [mm]: | 4300 | ||
Drehhöhe max. [mm] | 1600 | 2100 | 2700 |
Werkstückgewicht max. [Kg]: | 30000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-60 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 100 | ||
Drehmoment max. [Nm]: | 257850 | ||
Verfahrwege X [mm]: | 4500 (-2000 / +2500) | ||
Verfahrweg Z (RAM) [mm]: | 1500 | 1500 | 1500 |
Verfahrweg Kreuzschlitten [mm]: | 1200 | 1400 | 2000 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 12500 / 8500 / 7400 (+) | ||
Gewicht [Kg]: | 100000 (+) |
Futter-Ø: 4500 mm; Drehhöhe: 1600 - 2700 mm
YOU JI CNC-Vertikaldrehmaschinen der VTL-Serie sind die ultimative Lösung für Ihre Zerspanung. Das symmetrisch aufgebaute Einständer- (VTL100-2500) bzw. Doppelständer-Maschinenbett (VTL 3000-4500) aus sehr dickwandigem Meehanite Guss ist mehrfach verrippt ausgeführt. Die großzügige Lagerung des Tisches und der Antrieb über Getrieberäder vervollständigt die hochwertige Konstruktion. Das Ergebnis sind äußerst stabile und vibrationsarme Maschinen. Groß dimensionierte und hochpräzise Führungen, gepaart mit hoher Antriebsleistung sorgen für eine optimale Zerspanung. Diese Maschinen setzen den Maßstab in Ihrer Klasse.
VTL-4500 ATC | -I | -II | |
---|---|---|---|
Futter-Ø [mm]: | 4500 | ||
Schwing-Ø max [mm]: | 5100 | ||
Dreh-Ø max. [mm]: | 4800 | ||
Drehhöhe max. [mm] | 1600 | 2100 | 2700 |
Werkstückgewicht max. [Kg]: | 30000 | ||
class="name">Spindeldrehzahl max [U/min]: | 1-60 | ||
Getriebestufen: | 2 | ||
Hauptantriebsleistung [KW]: | 100 | ||
Drehmoment max. [Nm]: | 257850 | ||
Verfahrwege X [mm]: | 4500 (-2000 / +2500) | ||
Verfahrweg Z (RAM) [mm]: | 1500 | 1500 | 1500 |
Verfahrweg Kreuzschlitten [mm]: | 1200 | 1400 | 2000 |
Drehzahl rotierende Wz. (opt.) [U/min]: | 1-2400 | ||
Abmessung L x B x H [mm]: | 13000 / 10500 / 7400 (+) | ||
Gewicht [Kg]: | 125000 (+) |
